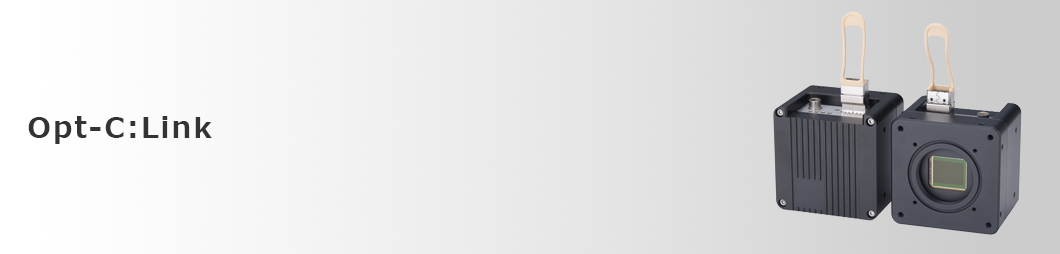

Opt-C:Link エリアカメラ
概 要
12MのCMOSセンサを搭載した72mm角/80mm角 Opt-C:Link エリアカメラシリーズとなります。
特 長
光ケーブルを使用した光通信インターフェースのため、ノイズ耐性の高いカメラとなります。
ご使用いただくには、Opt-C:Link 画像取り込みボードおよび光ケーブルが必要となります。
製品ラインアップ
| 型番 | カラー/ モノクロ |
解像度 | 有効画素数 (Pixels) |
フレーム レート |
レンズ マウント |
サイズ(mm) | センサ | 備考 | |||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 型式 | サイズ | 画素 サイズ |
タイプ | ||||||||
| STC-CMB120AOPT | モノクロ | 12M | 4096×3072 | 93.4fps | M42マウント | 72x72x90 | CMV12000 | APS | 5.5µm | グローバル | SFP+光コネクタ x 2 後ろ出し |
| STC-CMC120AOPT | カラー | ||||||||||
| STC-CMB120AOPT-F | モノクロ | Fマウント | SFP+光コネクタ x 2 後ろ出し |
||||||||
| STC-CMC120AOPT-F | カラー | ||||||||||
| STC-CMB120AOPQ | モノクロ | 4096×3072 | 279.0fps | M42マウント | 80x80x62.5 | CMV12000 | APS | 5.5µm | グローバル | QSFP+光コネクタ x 1 (40Gbps対応) 上面出し |
|
| STC-CMC120AOPQ | カラー | ||||||||||
| STC-CMB120AOPQ-F | モノクロ | Fマウント | QSFP+光コネクタ x 1 (40Gbps対応) 上面出し |
||||||||
| STC-CMC120AOPQ-F | カラー | ||||||||||
M42マウント: M42 P1.0 FB=10mm
アクセサリ
製品を使用する上で必要となるソフトウェア
Opt-C:Link 取り込みボードメーカー提供のソフトウェアパッケージを使用してカメラ画像の取得および一部カメラの設定変更が行えます。
CLCtrl2 (カメラ設定変更ソフトウェア)にてカメラの設定変更が行えます。
*ダウンロードページよりダウンロードいただけます。
ACアダプタ
カメラを駆動するためのACアダプタ（オプション）です。
マルチボルテージ（100 ～ 240VAC）対応で、RoHS対応品となります。
| 型番 | 対象機種 | 備考 |
|---|---|---|
| UA310-6P | Opt-C:Link (OPTモデル) | 12V1A出力、UA310-1210と変換ケーブルCAB-CON-CLのセット品 |
| UV324-6P | Opt-C:Link (OPQモデル) | 24V1A出力、UV324-2410と変換ケーブルCAB-CON-CLのセット品 |

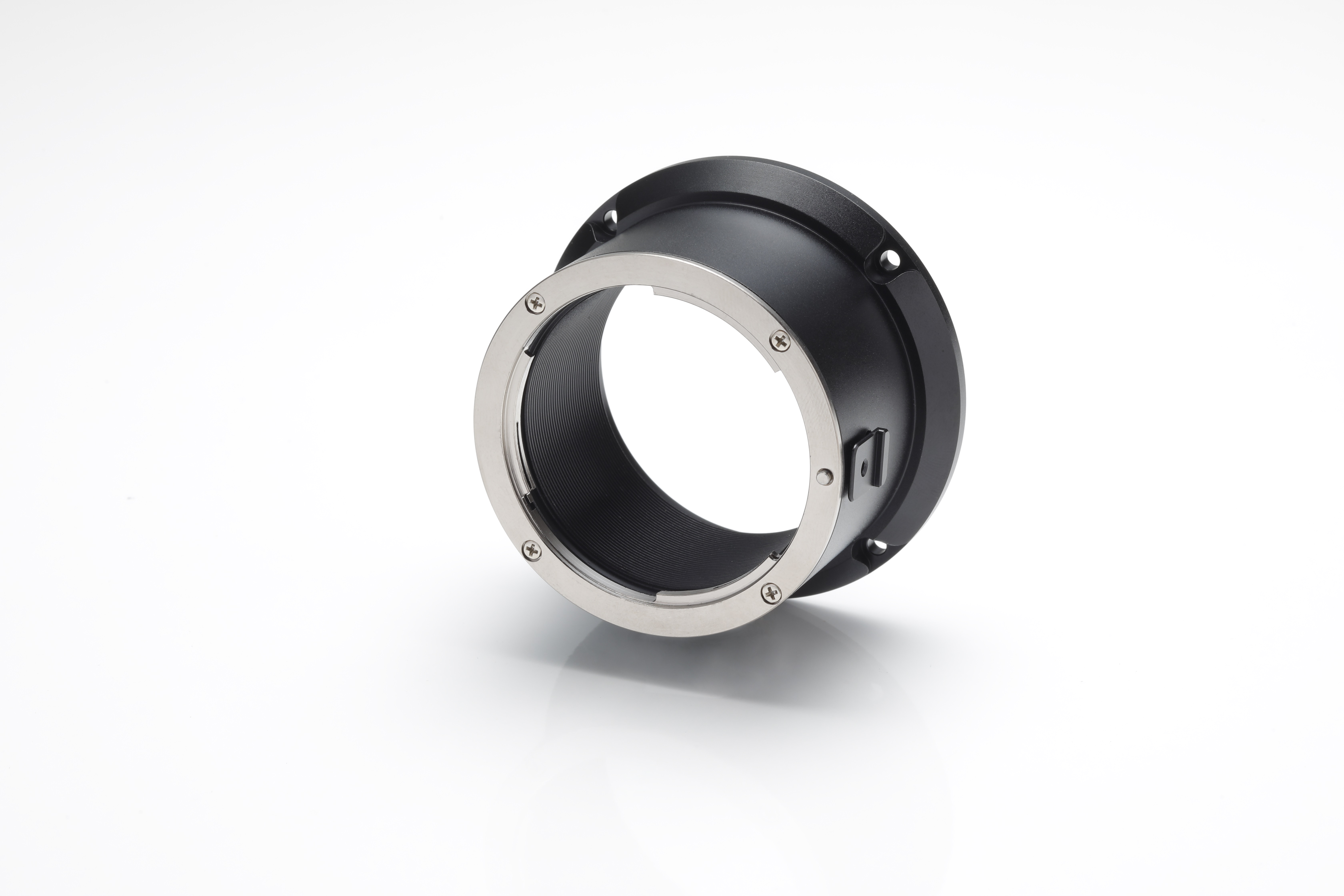

マウント変換アダプタ
M42マウント (M42 P=1.0 FB=10mm) からFマウントに変換するアダプタです。
| 型番 | 対象機種 |
|---|---|
| M42-F-R | M42マウントモデル |
