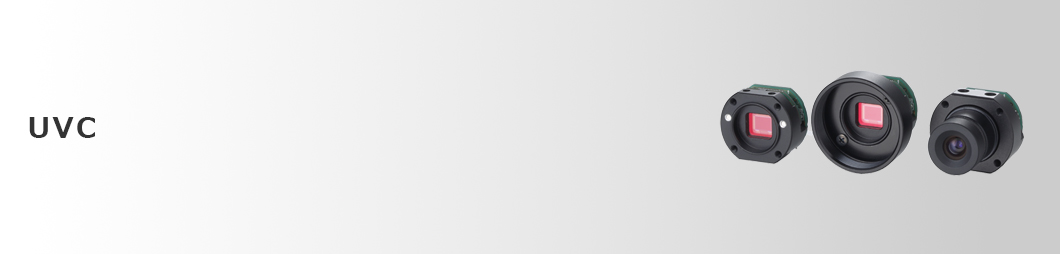

UVC エリアカメラ
概 要
1.3M/2MのCMOSセンサを搭載した UVC (USB Video Class) エリアカメラシリーズとなります。
特 長
UVC 対応のPC環境 (WindowsおよびLinux) およびソフトウェアにてソフトウェア・ドライバの追加なく画像の確認が行えます。
Φ23mm (ボードモデル) / 25mm角 (ケースモデル) のため、カメラ設置スペースに制約がある環境・装置組み込み用途でご使用いただけます。
製品ラインアップ
| 型番 | カラー/ モノクロ |
解像度 | 有効画素数 (Pixels) |
フレーム レート |
レンズ マウント |
サイズ(mm) | センサ | 備考 | |||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 型式 | サイズ | 画素 サイズ |
タイプ | ||||||||
| STC-S133UVC-BL | カラー | 1.3M | 1280x960 | 60.0fps | マウント無し | 23x20x15.1 | ISX017 | 1/3.2" | 3.5µm | ローリング | IRカットフィルタ ボードタイプ |
| STC-S133UVC-BLL | Sマウント | 25x22x24.5 | |||||||||
| STC-S133UVC-BLCS | CSマウント | Φ28x21.7 | |||||||||
| STC-S133UVC-DBL | マウント無し | 23x20x15.1 | デュアルパスフィルタ ボードタイプ |
||||||||
| STC-S133UVC-DBLL | Sマウント | 25x22x24.5 | |||||||||
| STC-S133UVC-DBLCS | CSマウント | Φ28x21.7 | |||||||||
| STC-S133UVC-ALL | Sマウント | 25x25x18 | IRカットフィルタ ケースタイプ |
||||||||
| STC-S133UVC-ALCS | CSマウント | 25x25x25.6 | |||||||||
| STC-S133UVC-DALL | Sマウント | 25x25x18 | デュアルパスフィルタ ケースタイプ |
||||||||
| STC-S133UVC-DALCS | CSマウント | 25x25x25.6 | |||||||||
| STC-P213UVC-BLL | カラー | 2M | 1920x1080 | 30.0fps | Sマウント | 25x22x25.03 | PV4209K | 1/2.9" | 2.8µm | ローリング | IRカットフィルタ ボードタイプ |
| STC-P213UVC-BLCS | CSマウント | Φ28x22.38 | |||||||||
| STC-P213UVC-ALL | Sマウント | 25x25x29.5 | IRカットフィルタ ケースタイプ |
||||||||
| STC-P213UVC-ALCS | CSマウント | 25x25x26.7 | |||||||||
アクセサリ
製品を使用する上で必要となるソフトウェア
StUVCViewerにて映像取得およびカメラ設定の変更が行えます。
*ダウンロードページよりダウンロードいただけます。
また、UVC 対応のソフトウェアでもご使用いただけます。
ロックネジ付きUSBケーブル
UVC カメラに使用するUSB<-->USB micro B ロックネジ付きケーブルです。
固定ケーブルとロボットケーブルをご用意しました。
※あらゆる環境・機器の組み合わせでの動作を保証しているわけではありません。
※規格の保証値は3ｍの為、それ以上の長さについては事前にご使用環境下での動作確認をお願いいたします。
| 型番 | 長さ | 備考 |
|---|---|---|
| CAB-USB3-02 | 2m | 固定ケーブル |
| CAB-USB3-03 | 3.5m | |
| CAB-USB3-05 | 5m | |
| CAB-USB3-07 | 7m | |
| CAB-USB3-10 | 10m | 高伝送固定ケーブル |
| CAB-USB3-02-RB | 2m | ロボットケーブル |
| CAB-USB3-03-RB | 3.5m | |
| CAB-USB3-05-RB | 5m | |
| CAB-USB3-07-RB | 7m |
ボードカメラ用レンズ
| 型番 | 対象機種 | 焦点距離 | F No. | 対応センサーサイズ |
|---|---|---|---|---|
| CV0205C | Sマウントモデル | f=2.5mm | F2.0 | 1/3", 解像度5M対応 |
CS→Cマウント変換アダプタ
CSマウントカメラでCマウントレンズを使用する場合に必要な変換アダプタリングです。
| 型番 | 対象機種 |
|---|---|
| CS-C-R | CSマウントモデル |
