STC-MBA503POE-HS
GigE Vision (1Gbps) エリアカメラ (ケース)
一覧へ戻る >>
スペックシート
| 仕様 | 型番 | STC-MBA503POE-HS |
|---|---|---|
| 解像度 | 5M | |
| 有効画素数 | 2,592 (H) x 1,944 (V) | |
| モノクロ/カラー | モノクロ | |
| フレームレート (8bits) | 21.8 fps | |
| インターフェース | PoE: IEEE802.3af CLASS2 (1000BASE-T) | |
| プロトコル | GigE Vision 2.1 | |
| 電源 | Power Over Ethernet (PoE) (IEEE802.3af 準拠) / 外部電源 (+10.8 ～ +26.4 Vdc) |
|
| 消費電力 | PoE: 3.6 W以下 外部電源: 3.0 W以下 |
|
| 動作温度 | ～ +77 ℃ (カメラ内蔵温度センサ) |
|
| センサ | センサ型番 | onsemi AR0521 |
| シャッタタイプ | ローリングシャッタ / グローバルリセット | |
| 光学サイズ | 1/2.5” | |
| セルサイズ | 2.2 (H) x 2.2 (V) μm | |
| 機構 | 外形寸法 | 29 (W) x 29 (H) x 53 (D) mm (*1) |
| 質量 | 約 62 g | |
| レンズマウント | C マウント | |
| 光学フィルタ | 光学フィルタ無し | |
| インターフェース コネクタ |
RJ45 コネクタ x 1 個 | |
| 電源・信号コネクタ | HR10A-7R-6PB (ヒロセ電機) 相当品 x 1 個 |
| 機能 | スキャンモード | フルスキャン / ROI |
|---|---|---|
| 動作モード | エッジプリセットトリガ / フリーラン | |
| 画像出力 フォーマット |
Mono8 / Mono10 / Mono12 / Mono10Packed / Mono12Packed |
|
| 露光時間 | 20.2 µ秒 ～ 1.323 秒 | |
| ゲイン (アナログ) | 1 ～ 15.28 倍 | |
| ゲイン (デジタル) | 1 ～ 3 倍 | |
| ガンマ | 0.1 ～ 4.0 | |
| ビニング | x2 水平垂直個別 / x4 水平垂直個別 / Off | |
| デシメーション | x2 水平垂直個別 / x4 水平垂直個別 / Off | |
| 画像反転機能 | 上下反転 / 左右反転 / 上下左右反転 / Off | |
| 画素欠陥補正 | 最大 4,096 点 | |
| ユーザ設定保存 | 対応 (8設定) | |
| ホワイトバランス | N/A | |
| FFC機能 | N/A | |
| 自動制御機能 | オートシャッタ / オートゲイン | |
| チャンク機能 | 対応 | |
| イベント機能 | 対応 | |
| PTP機能 (IEEE1588) | 対応 |

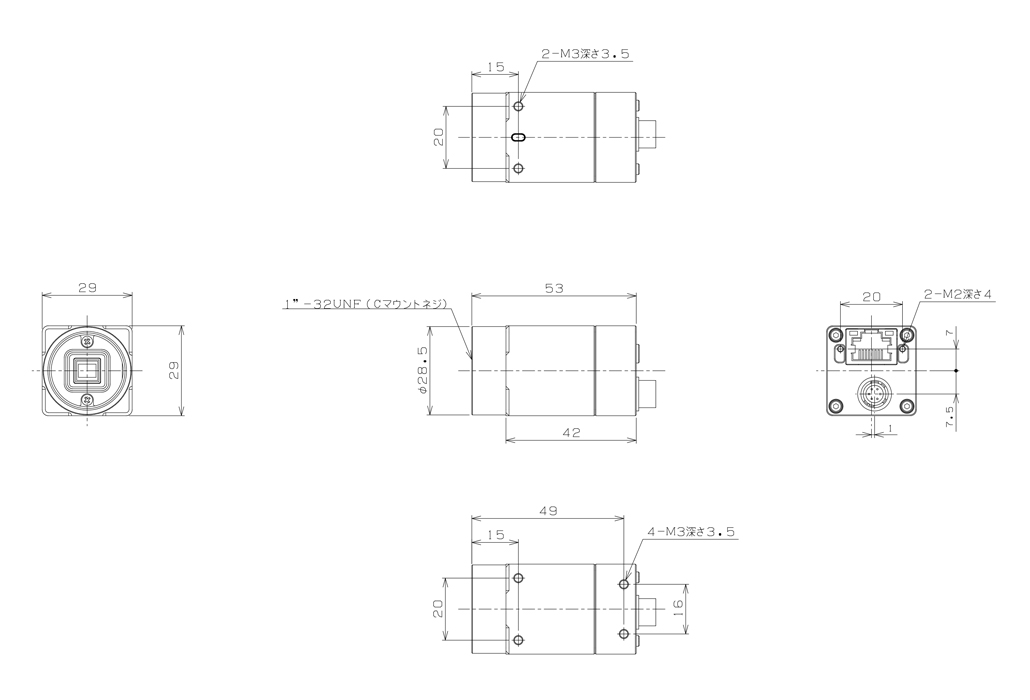

外形図

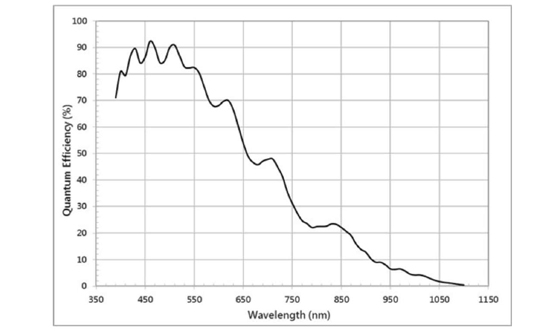

分光図
