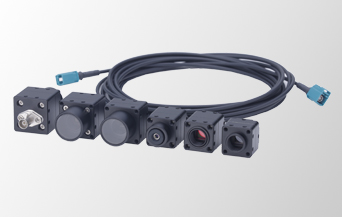

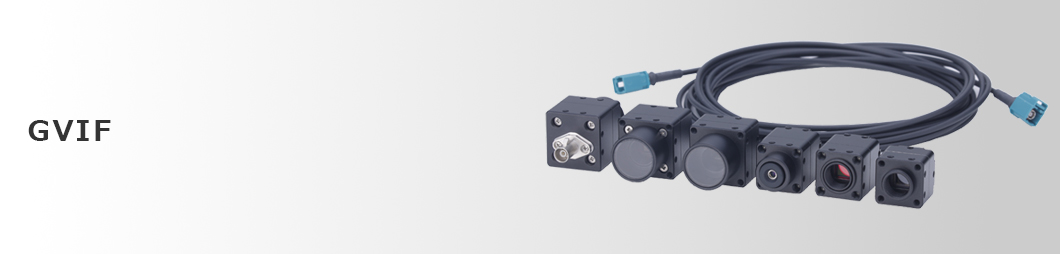

GVIF エリアカメラ
概 要
高速伝送LVDS規格 GVIF (Gigabit Video Interface) を産業用途向けに採用し、3.2M/5MのCMOSセンサを搭載した小型エリアカメラシリーズとなります。
特 長
FPGA 非搭載モデルを専用コントロールユニットに接続すると USB Vision カメラとして使用いただけます。
FPGA 搭載モデルは GVIF 取り込みボード接続用カメラとなり、6 台までのカメラを接続し、複数台のカメラを同時に使用いただけます。
製品ラインアップ
| 型番 | カラー/ モノクロ |
解像度 | 有効画素数 (Pixels) |
フレーム レート |
レンズ マウント |
サイズ(mm) | センサ | 備考 | |||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 型式 | サイズ | 画素 サイズ |
タイプ | ||||||||
| STC-RBS502GV2CA | モノクロ | 5M | 2448x2048 | 68.7fps | Sマウント | 23x23x24.5 | IMX568 | 1/1.8" | 2.74µm | グローバル | FPGA非搭載 |
| STC-RCS502GV2CA | カラー | ||||||||||
| STC-RBS502GV2CB | モノクロ | 液体レンズ (装着済) |
23x23x38.9 | ||||||||
| STC-RCS502GV2CB | カラー | ||||||||||
| STC-RBS502GV2CA-W | モノクロ | Sマウント | 28x28x35.65 | FPGA非搭載 IP67対応 |
|||||||
| STC-RCS502GV2CA-W | カラー | ||||||||||
| STC-RBS502GV2CB-W | モノクロ | 液体レンズ (装着済) |
28x28x41.2 | ||||||||
| STC-RCS502GV2CB-W | カラー | ||||||||||
| STC-RBS502GV2CF | モノクロ | 47.1fps | Sマウント | 23x23x29.6 | FPGA搭載 | ||||||
| STC-RCS502GV2CF | カラー | ||||||||||
| STC-RBS502GV2CG | モノクロ | 液体レンズ (装着済) |
23x23x38.9 | ||||||||
| STC-RCS502GV2CG | カラー | ||||||||||
| STC-RBS502GV2CF-W | モノクロ | Sマウント | 28x28x40.8 | FPGA搭載 IP67対応 |
|||||||
| STC-RCS502GV2CF-W | カラー | ||||||||||
| STC-RBS502GV2CG-W | モノクロ | 液体レンズ (装着済) |
28x28x41.2 | ||||||||
| STC-RCS502GV2CG-W | カラー | ||||||||||
装着済液体レンズ: f=9.6mm 液体レンズ
開発中製品ラインアップ
| 型番 | カラー/ モノクロ |
解像度 | 有効画素数 (Pixels) |
フレーム レート |
レンズ マウント |
サイズ(mm) | センサ | 備考 | |||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 型式 | サイズ | 画素 サイズ |
タイプ | ||||||||
| STC-RBS323GV2CA | モノクロ | 3.2M | 2048x1536 | 101.8fps | Sマウント | 23x23x24.5 | IMX900 | 1/3.1" | 2.25µm | グローバル | FPGA非搭載 |
| STC-RCS323GV2CA | カラー | ||||||||||
| STC-RBS323GV2CB | モノクロ | 液体レンズ (装着済) |
23x23x38.9 | ||||||||
| STC-RCS323GV2CB | カラー | ||||||||||
| STC-RBS323GV2CA-W | モノクロ | Sマウント | 28x28x35.65 | FPGA非搭載 IP67対応 |
|||||||
| STC-RCS323GV2CA-W | カラー | ||||||||||
| STC-RBS323GV2CB-W | モノクロ | 液体レンズ (装着済) |
28x28x41.2 | ||||||||
| STC-RCS323GV2CB-W | カラー | ||||||||||
| STC-RBS323GV2CF | モノクロ | 71.8fps | Sマウント | 23x23x29.6 | FPGA搭載 | ||||||
| STC-RCS323GV2CF | カラー | ||||||||||
| STC-RBS323GV2CG | モノクロ | 液体レンズ (装着済) |
23x23x38.9 | ||||||||
| STC-RCS323GV2CG | カラー | ||||||||||
| STC-RBS323GV2CF-W | モノクロ | Sマウント | 28x28x40.8 | FPGA搭載 IP67対応 |
|||||||
| STC-RCS323GV2CF-W | カラー | ||||||||||
| STC-RBS323GV2CG-W | モノクロ | 液体レンズ (装着済) |
28x28x41.2 | ||||||||
| STC-RCS323GV2CG-W | カラー | ||||||||||
装着済液体レンズ: f=9.6mm 液体レンズ
アクセサリ
製品を使用する上で必要となるソフトウェア
USB3 Vision 接続コントロールユニットにカメラを接続して使用する場合
Sentech SDK (StViewer) ソフトウェアにてカメラの画像の取得およびカメラの設定変更が行えます。
*ダウンロードページよりダウンロードいただけます。
また、USB3 Vision 対応のVisionソフトウェアでもご使用いただけます。
GVIF 取り込みボードにカメラを接続して使用する場合
GVIF 取り込みボードメーカー提供のソフトウェアパッケージを使用してカメラ画像の取得およびカメラの設定変更が行えます。
GVIF ケーブル (FAKRAコネクタ、防水 / IP67)
GVIF カメラに使用するFAKRAコネクタGVIFケーブルです。
固定ケーブルとロボットケーブルおよび延長ケーブルをご用意しました。
| 型番 | 長さ | ケーブル種類 |
|---|---|---|
| CAB-GVIF-01-WP | 1m | 固定ケーブル |
| CAB-GVIF-03-WP | 3m | |
| CAB-GVIF-05-WP | 5m | |
| CAB-GVJC-01-WP | 1m | 固定ケーブル (延長) |
| CAB-GVJC-03-WP | 3m | |
| CAB-GVJC-05-WP | 5m | |
| CAB-GVIF-01-RBWP | 1m | ロボットケーブル |
| CAB-GVIF-03-RBWP | 3m | |
| CAB-GVIF-05-RBWP | 5m | |
| CAB-GVJC-01-RBWP | 1m | ロボットケーブル (延長) |
| CAB-GVJC-03-RBWP | 3m | |
| CAB-GVJC-05-RBWP | 5m |
USB3 Vision 接続コントロールユニット
USB3 Vision カメラとして使用するためのコントロールユニットとなります。
| 型番 | 備考 |
|---|---|
| STC-CCUGV2CU3V-S | I/Oコネクタ無し |
| STC-CCUGV2CU3V-N | I/Oコネクタ有りし |
ロックネジ付き USBケーブル
USB3 Vision 接続コントロールユニットに使用するUSB<-->USB micro B ロックネジ付きケーブルです。
固定ケーブルとロボットケーブルをご用意しました。
※あらゆる環境・機器の組み合わせでの動作を保証しているわけではありません。
※規格の保証値は3ｍの為、それ以上の長さについては事前にご使用環境下での動作確認をお願いいたします。
| 型番 | 長さ | 備考 |
|---|---|---|
| CAB-USB3-01 | 1m | 固定ケーブル |
| CAB-USB3-02 | 2m | |
| CAB-USB3-03 | 3.5m | |
| CAB-USB3-05 | 5m | |
| CAB-USB3-07 | 7m | |
| CAB-USB3-10 | 10m | 高伝送固定ケーブル |
| CAB-USB3-02-RB | 2m | ロボットケーブル |
| CAB-USB3-03-RB | 3.5m | |
| CAB-USB3-05-RB | 5m | |
| CAB-USB3-07-RB | 7m |
