描画データの表示単位・桁数・倍率設定方法を下記に示します。

・表示単位設定方法
ImageDisPlayWnd → Drawing Tool → Text Of Length Unit の文字列を変更すると、
表示される単位が変わります。

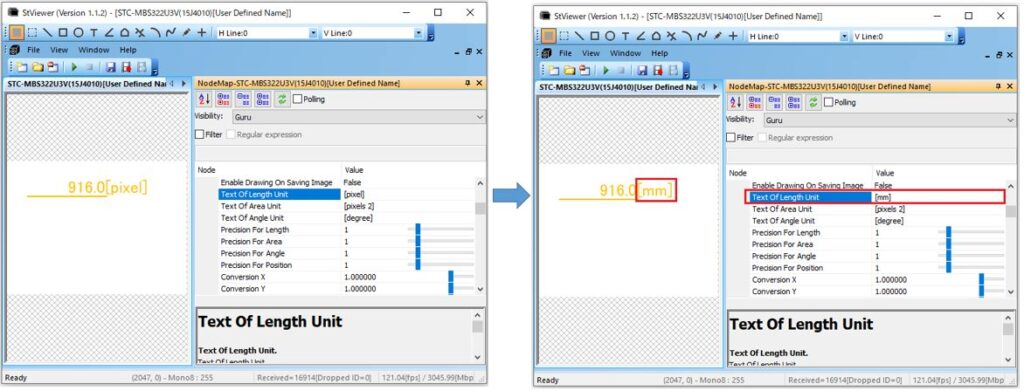

例：表示単位を[Pixel] → [mm]への変更

・小数点以下の桁数設定方法
ImageDisPlayWnd → Drawing Tool → Precision For Lengthの数値を変更すると、
表示される数値の小数点以下の桁数が変わります。

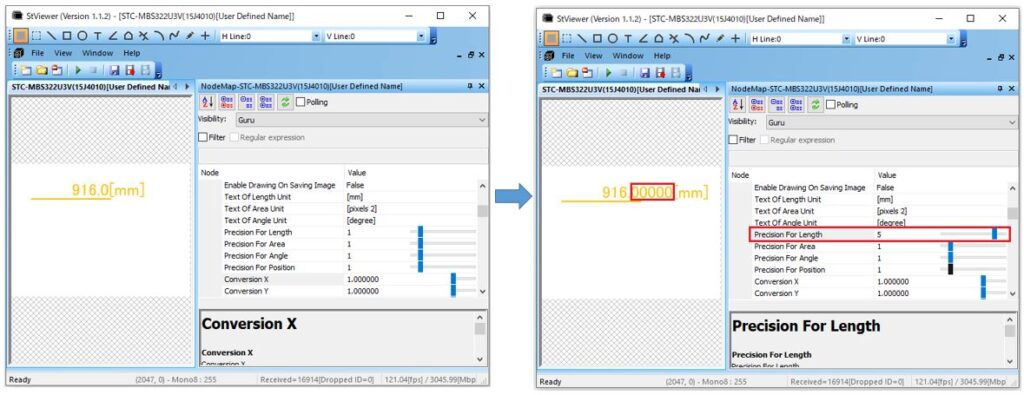

例：小数点以下の桁数を[1] → [5]へ変更

・倍率設定方法
ImageDisPlayWnd → Drawing Tool → Conversion X , Conversion Yの数値を変更すると、
表示される数値の倍率(ピクセル数を何倍にした数値か)が変わります。

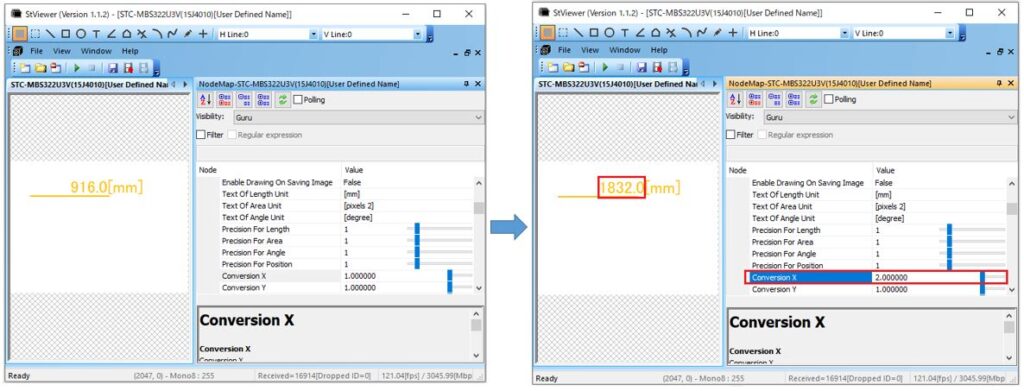

例：倍率を[1] → [2]へ変更

描画設定を保存する場合、File → Configuration File Setting の
“DisPlay Image Window”から保存設定を選択して下さい。

保存カテゴリ	説明
none	保存されない
all cameras and all files	すべてのカメラで同じ設定に保存される
each model of camera and each type of file	同一モデルであれば、同じ設定で保存される
each camera and each file	カメラ毎に設定が保存される
