STC-RBS502GV2CF-W
SPEC
スペックシート
仕様
| 型番 | STC-RBS502GV2CF-W |
|---|---|
| カメラタイプ | エリアカメラ |
| 解像度 | 5MP |
| カラー/モノクロ | モノクロ |
| 有効画素数 | 2,448 (H) x 2,048 (V) |
| フレームレート | 57.5 fps |
| インターフェース | GVIF2 (GVIF取り込みボード) |
| プロトコル | GVIF2 |
| 電源 | Power over GVIF (+12V) |
| 消費電力 | 3.3 W 以下 |
| 動作温度 | 下限: 0 ℃ (周辺環境温度) 上限: +65 ℃ (筐体温度) |
| 保存温度 | 下限: -25 ℃ (周辺環境温度) 上限: +80 ℃ (周辺環境温度) |
センサ
| センサ型式 | SONY IMX568 |
|---|---|
| センサシャッタタイプ | グローバルシャッタ |
| センササイズ | 1/1.8" |
| センサ画素サイズ | 2.74 (H) x 2.74 (V) µm |
機構
| 外形寸法 | 28 (W) x 28 (H) x 40.8 (D) mm (IP67対応) |
|---|---|
| 質量 | 約 58 g |
| レンズマウント | Sマウント |
| 光学フィルタ | 光学フィルタ無し |
| インターフェース コネクタ |
FAKRA x 1 個 (電源・信号コネクタ共通) |
| 電源・信号コネクタ | FAKRA x 1 個 (インターフェースコネクタ共通) |
機能
| スキャンモード | フルスキャン / ROI |
|---|---|
| 動作モード | エッジプリセットトリガ / フリーラン |
| 画像出力 フォーマット |
Mono8 / Mono10 / Mono12 Mono10 Packed / Mono12 Packed |
| 露光時間 | 20 µ 秒 ～ 2 秒 |
| ゲイン (アナログ) | 0 ～ 42.0 dB |
| ゲイン (デジタル) | 1 ～ 7 倍 |
| ガンマ | 0.10 ～ 4.00 |
| ビニング | x2 水平垂直同時 / Off |
| デシメーション | x2 水平垂直同時 / Off |
| 画像反転機能 | 上下反転 / 左右反転 / 上下左右反転 / Off |
| 画素欠陥補正 | 最大 1,024 点 |
| ユーザ設定保存 | 対応 (8設定) |
| ホワイトバランス | N/A |
| FFC機能 | 対応 |
| 自動制御機能 | オートシャッタ / オートゲイン |
| チャンク機能 | N/A |
| イベント機能 | N/A |
| PTP機能 (IEEE1588) | N/A |
* S マウント: M12 P=0.5

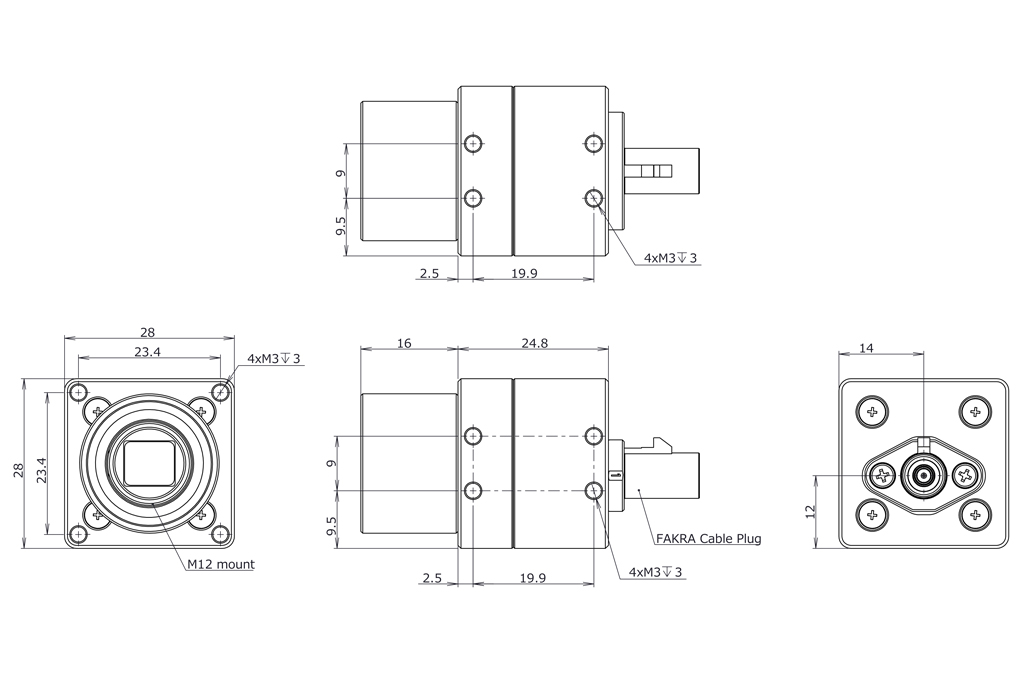

DIMENSIONS
外形図

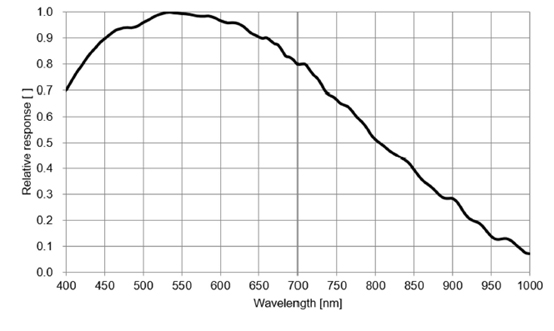

SPECTROGRAM
分光図
