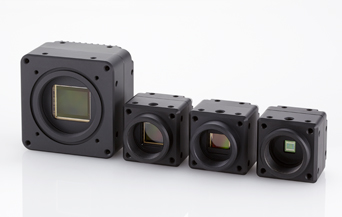

Camera Link エリアカメラ
概 要
0.4M～25MのCMOSセンサを搭載したPoCL対応 Camera Link エリアカメラシリーズとなります。(PoCL非対応の25Mモデルがあります)
特 長
モデルによりケースサイズが異なります (28mm角/35mm角/40mm角/75mm角)
ご使用いただくには、Camera Link 画像取り込みボードおよび Camera Link ケーブルが必要となります。
製品ラインアップ
PoCL対応モデル
| 型番 | カラー/ モノクロ |
解像度 | 有効画素数 (Pixels) |
フレーム レート |
レンズ マウント |
サイズ(mm) | センサ | 備考 | |||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 型式 | サイズ | 画素 サイズ |
タイプ | ||||||||
| STC-SPB43PCL | モノクロ | 0.4M | 720x540 | 523.5fps | Cマウント | 28x28x40 | IMX287 | 1/2.9" | 6.9µm | グローバル | SDRコネクタx1 |
| STC-SPC43PCL | カラー | ||||||||||
| STC-SPB52PCL | モノクロ | 0.5M | 812x620 | 166.5fps | Cマウント | 28x28x40 | IMX433 | 1/1.7" | 9.0µm | グローバル | SDRコネクタx1 |
| STC-SPC52PCL | カラー | ||||||||||
| STC-SPB163PCL | モノクロ | 1.6M | 1440x1080 | 154.6fps | Cマウント | 28x28x40 | IMX273 | 1/2.9" | 3.45µm | グローバル | SDRコネクタx1 |
| STC-SPC163PCL | カラー | ||||||||||
| STC-SPB202PCL | モノクロ | 2M | 1624x1240 | 89.1fps | Cマウント | 28x28x40 | IMX430 | 1/1.7" | 4.5µm | グローバル | SDRコネクタx1 |
| STC-SPC202PCL | カラー | ||||||||||
| STC-CMB200PCL | モノクロ | 2048x1088 | 333.3fps | Cマウント | 40x40x40.5 | CMV2000 | 2/3" | 5.5µm | グローバル | SDRコネクタx2 | |
| STC-CMC200PCL | カラー | ||||||||||
| STC-CMB200PCL-NIR | モノクロNIR | ||||||||||
| STC-SPB312PCL | モノクロ | 3.2M | 2048x1536 | 55.5fps | Cマウント | 35x35x40.7 | IMX265 | 1/1.8" | 3.45µm | グローバル | SDRコネクタx1 |
| STC-SPC312PCL | カラー | ||||||||||
| STC-SPB322PCL | モノクロ | 2048x1536 | 216.3fps | Cマウント | 35x35x40.7 | IMX252 | 1/1.8" | 3.45µm | グローバル | SDRコネクタx2 | |
| STC-SPC322PCL | カラー | ||||||||||
| STC-CMB401PCL | モノクロ | 4M | 2048x2048 | 179.2fps | Cマウント | 40x40x40.5 | CMV4000 | 1" | 5.5µm | グローバル | SDRコネクタx2 |
| STC-CMC401PCL | カラー | ||||||||||
| STC-CMB401PCL-NIR | モノクロNIR | ||||||||||
| STC-SPB500PCL | モノクロ | 5M | 2448x2048 | 35.6fps | Cマウント | 35x35x40.7 | IMX264 | 2/3" | 3.45µm | グローバル | SDRコネクタx1 |
| STC-SPC500PCL | カラー | ||||||||||
| STC-SPB510PCL | モノクロ | 2448x2048 | 161.9fps | Cマウント | 35x35x40.7 | IMX250 | 2/3" | 3.45µm | グローバル | SDRコネクタx2 | |
| STC-SPC510PCL | カラー | ||||||||||
| STC-SPB881PCL | モノクロ | 8.9M | 4096x2160 | 20.6fps | Cマウント | 35x35x40.7 | IMX267 | 1" | 3.45µm | グローバル | SDRコネクタx1 |
| STC-SPC881PCL | カラー | ||||||||||
| STC-SPB891PCL | モノクロ | 4096x2160 | 91.5fps | Cマウント | 35x35x40.7 | IMX255 | 1" | 3.45µm | グローバル | SDRコネクタx2 | |
| STC-SPC891PCL | カラー | ||||||||||
| STC-SPB122BPCL | モノクロ | 12M | 4096x3000 | 15.0fps | Cマウント | 35x35x40.7 | IMX304 | 1.1" | 3.45µm | グローバル | SDRコネクタx1 |
| STC-SPC122BPCL | カラー | ||||||||||
| STC-SPB123BPCL | モノクロ | 4096x3000 | 66.6fps | Cマウント | 35x35x40.7 | IMX253 | 1.1" | 3.45µm | グローバル | SDRコネクタx2 | |
| STC-SPC123BPCL | カラー | ||||||||||
| STC-SPB161BPCL | モノクロ | 16M | 5320x3032 | 33.0fps | Cマウント | 35x35x40.7 | IMX542 | 1.1" | 2.74µm | グローバル | SDRコネクタx2 |
| STC-SPC161BPCL | カラー | ||||||||||
| STC-SPB203BPCL | モノクロ | 20M | 4504x4504 | 26.0fps | Cマウント | 35x35x40.7 | IMX541 | 1.1" | 2.74µm | グローバル | SDRコネクタx2 |
| STC-SPC203BPCL | カラー | ||||||||||
| STC-SPB245CPCL | モノクロ | 24.5M | 5320x4600 | 22.0fps | Cマウント | 35x35x40.7 | IMX540 | 1.2" | 2.74µm | グローバル | SDRコネクタx2 |
| STC-SPC245CPCL | カラー | ||||||||||
| STC-GPB250BPCL | モノクロ | 25M | 5120x5120 | 30.7fps | Cマウント | 35x35x42.2 | GMAX0505 | 1.1" | 2.5µm | グローバル | SDRコネクタx2 |
| STC-GPC250BPCL | カラー | ||||||||||
PoCL非対応モデル
| 型番 | カラー/ モノクロ |
解像度 | 有効画素数 (Pixels) |
フレーム レート |
レンズ マウント |
サイズ(mm) | センサ | 備考 | |||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 型式 | サイズ | 画素 サイズ |
タイプ | ||||||||
| STC-OSB250CL | モノクロ | 25M | 5120x5120 | 31.8fps | M42マウント | 75x75x40 | PYTHON 25K | ASP-H | 4.5µm | グローバル | SDRコネクタx2 |
| STC-OSC250CL | カラー | ||||||||||
| STC-OSB250CL-F | モノクロ | Fマウント | 75x75x76.5 | SDRコネクタx2 | |||||||
| STC-OSC250CL-F | カラー | ||||||||||
*M42マウント: M42 P=1.0 FB=10mm
アクセサリ
製品を使用する上で必要となるソフトウェア
Camera Link 取り込みボードメーカー提供のソフトウェアパッケージを使用してカメラ画像の取得および一部カメラの設定変更が行えます。
CLCtrl2 (カメラ設定変更ソフトウェア) にてカメラの設定変更が行えます。
*ダウンロードページよりダウンロードいただけます。
ACアダプタ
カメラを駆動するためのACアダプタ（オプション）です。
マルチボルテージ（100 ～ 240VAC）対応で、RoHS対応品となります。
| 型番 | 対象機種 | 備考 |
|---|---|---|
| UA310-6P | Camera Link エリアカメラ | 12V1A出力、UA310-1210と変換ケーブルCAB-CON-CLのセット品 |
Camera Link ケーブル
各種取りそろえております、営業までお問い合わせください。
| 型番 | 対象機種 |
|---|---|
| Camera Link ケーブル | Camera Link エリアカメラ |

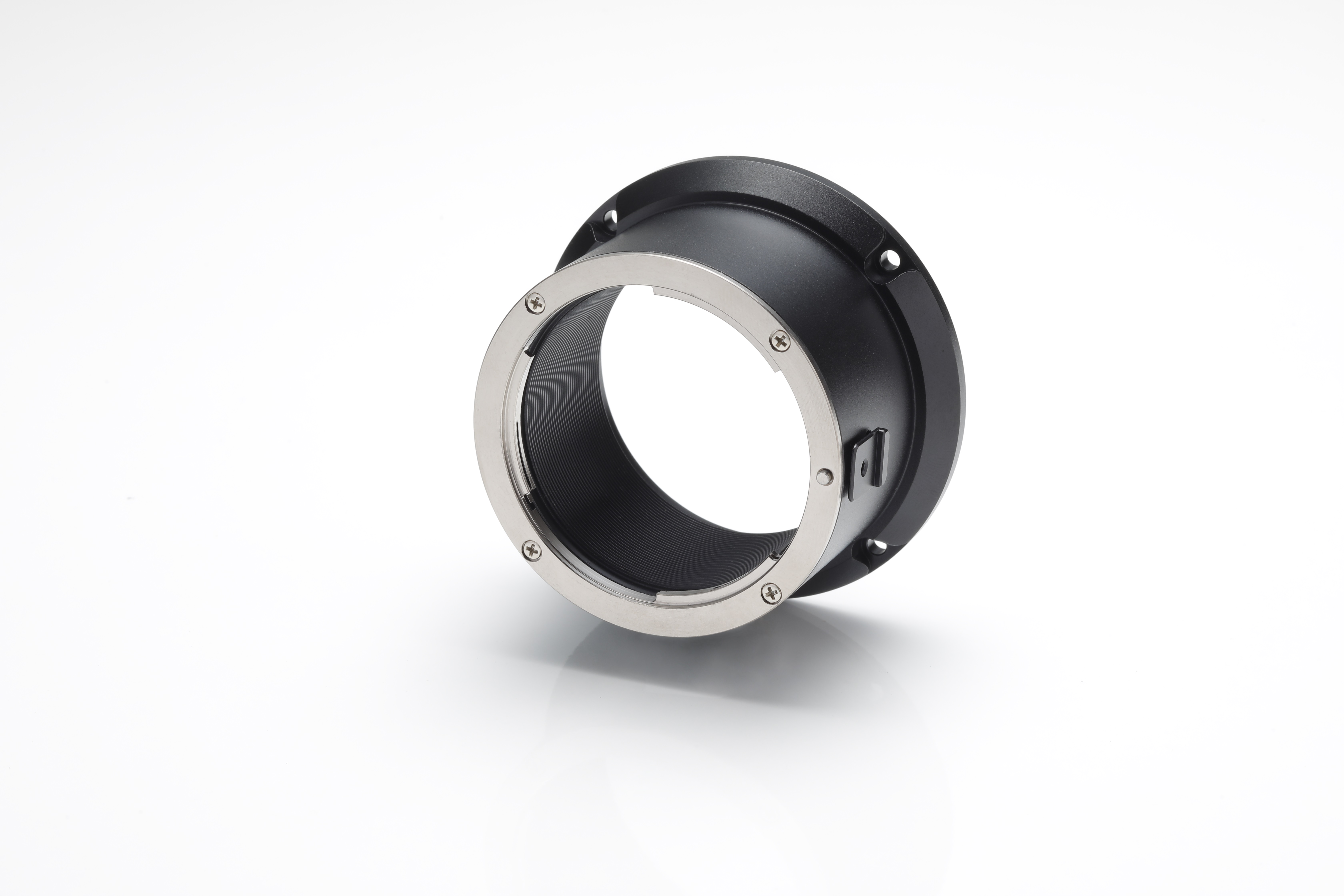

マウント変換アダプタ
25Mエリアカメラ使用時に "M42 P=1.0 FB=10mm" から "Fマウント" に変換するアダプタです。
| 型番 | 対象機種 |
|---|---|
| M42-F-R | M42マウントモデル |
トリポットマウント (三脚座)
カメラを三脚ネジで固定する為のアダプタ (オプション) です。
| 型番 | 対象機種 | 備考 |
|---|---|---|
| TP-HCA | 28mm角 Camera Link エリアカメラ | |
| TP-JQA | 35mm角/40mm角 Camera Link エリアカメラ |
